Korrekt mærkning af produktions- og procesrør sikrer en bedre indsigt i installationen og kan være direkte medvirkende til, at der vindes kostbar tid – både ved de daglige rutiner, vedligeholdelsesarbejde og ved uheld.
Korrekt rørmærkning
Rørmærker skal have farver, fastsat efter det gennemstrømmende stof, vise flow-retning og hvis nødvendigt faresymboler.
Med korrekt opmærkede rør kan daglige rutiner samt vedligeholdelses- og reparationsarbejde udføres nemmere, langt hurtigere og mere sikkert for medarbejderne. Desuden nedsættes risikoen for fejl, ulykker, legemsbeskadigelse og tingskade med tydelig og entydig mærkning af hvad de forskellige rør indeholder.
Umærkede rør udgør en direkte fare for både liv og materiel. Hvis medarbejdere og eksterne servicefolk ikke ved hvilke stoffer der flyder i rørene, kan deres håndtering være uhensigtsmæssig eller direkte livsfarlig.
Lovpligtige faresymboler
Rørsystemer og beholdere indeholdende farlige kemiske stoffer og blandinger skal være mærket med faresymboler, for at advare mod kemikaliernes farlige egenskaber.

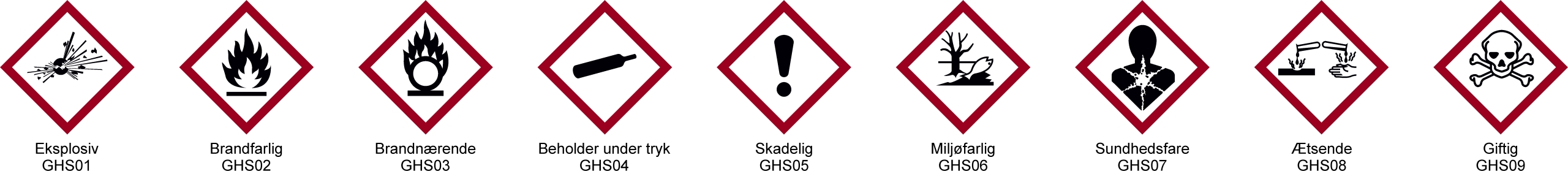

I henhold til CLP-forordningen, skal man fra den 1. juni 2017 udelukkende benytte GHS-faresymboler, når man opmærker farlige stoffer. GHS-mærkningen sker ud fra de kemiske stoffer og blandingers nye klassificering, som skal fremgå af de lovpligtige sikkerhedsdatablade.
GHS-symbolerne erstatter de orange faresymboler, som helt udgår.
Pipemarking
Rulle-rørmærkning med sort tekst i hvid pil, til vikling rundt om hele røret. Evt. faresymboler skal eftermonteres.
Pile-rørmærker
Individuelle labels udstanset med pile (den ikke aktuelle flow-retning fjernes ved montering) til montering på fronten af røret. Tekst samt evt. faresymboler printes direkte på rørmærket.
Rulle-rørmærker
Rørmærker monteres rundt om røret. Faresymboler printes på rørmærkningen eller eftermonteres.
Flowretnings-tape
Tekst-labels monteres på fronten af røret, hvorefter flowretningstape monteres rundt om røret. Evt. faresymboler skal eftermonteres.
Eksempler på forskellige typer rørmærkning
Farver på rørmærker
Rørmærker skal, alt efter det gennemstrømmende stof, være farvede.
Farvekombinationerne på rørmærker er oftest fastsat efter DIN 2403 (se nedenstående skema), men kan også følge DS 134 eller eget farvesystem.
Korrekt placering af rørmærker
Rørmærker skal monteres synligt på rørene med
– passende mellemrum
– på begge sider af dør, væg eller lignende
– ved ændring af rør-retning
– tæt på ventiler
Print-selv-rørmærker
Print dine egne rulle-rørmærker nemt og hurtigt på en CAB A6+ printer.
Tapen leveres i forskellige farver med fortrykte hvide pile, hvorpå man printer den aktuelle tekst.
Kontakt os for yderligere info om denne printer.
Såfremt man ønsker individuelle pile rørmærker kan man bruge BBP-37 (print i flere farver samt udskæring) eller SMS-400E (enkeltfarvet print uden udskæring).
Rørmærker til medicinske gasarter
Rør indeholdende medicinske gasarter samt diverse sug, opmærkes ofte ud fra en speciel farvekode-kombination, som ikke benyttes i andre industrier/brancher.
Hvis man tager udgangspunkt i DS/EN ISO7396-2 vil farverne på rørmærker til medicinske gasarter være flg.:
| Produktbetegnelse | Baggrundsfarve | Tekstfarve |
|---|---|---|
| Medicinsk Oxygen, O2 | Hvid | Sort |
| Medicinsk Luft, APM | Sort/hvid | Hvid/sort |
| Medicinsk Vakuum, AZM | Gul | Sort |
| Instrumentluft, API | Sort/hvid | Hvid/sort |
| Medicinsk Carbondioxid, CO2M | Grå | Sort |
| Anæstesisug, AGS | Brun/rød | Sort |
| Diatermisug, DIS | Gul/blå | Sort |
| Medicinsk Lattergas, N2O | Blå | Hvid |
Såfremt man allerede har mærket sine medicinske rør op efter en anden standard eller farve-kombination, kan vi naturligvis også levere disse. Kontakt ECK for yderligere information.
Online katalog – klik her ->
Se rørmærknings-sortimentet i online kataloget.
Kontakt os, hvis du har spørgsmål eller brug for hjælp til at finde præcis det rigtige produkt.
Love/bekendtgørelser
Arbejdstilsynets bekendtgørelse nr. 518 om sikkerhedsskiltning og anden signalgivning samt senere ændring af BEK nr. 624 kræver, at alle arbejdsgivere mærker alle synlige rørsystemer, der indeholder eller leder farlige stoffer/præparater, med tydelig mærkning med tekst og faresymbol.
Opmærkning af rør indeholdende farlige stoffer og blandinger hører ind under CLP-forordningen, som en ændring i BEK 518 tager højde for.
Læs evt. mere om CLP (Classification, Labelling and Packaging of substances and mixtures) på Miljøstyrelsens hjemmeside – www.mst.dk
